HELIX COMPOSE. Der perfekte Lautsprecher für jede Komposition.
Entstanden aus den immer anspruchsvolleren Herausforderungen moderner Fahrzeugtechnologie und dem HELIX-typischen Streben nach intelligenten Lösungen, machten wir die fortschrittliche Neukonzipierung bewährter Universal-Lautsprechersysteme zu unserer Mission. Das Resultat: Die innovative HELIX COMPOSE Plattform, welche nach dem Leitsatz „entwickelt im Auto, für das Auto“ klassische Universal-Lautsprecher mit den Vorteilen fahrzeugspezifischer Systeme vereint.
Innovative Materialien und neueste Technologien gepaart mit smartem, praxisbezogenen Engineering – das Beste aus zwei Welten in Harmonie: Sehr hoher Wirkungsgrad, fantastische Soundqualität und enorme Dynamik, die in jedes Fahrzeug passt. HELIX COMPOSE – Universal-Lautsprecher weitergedacht.
Features
- 2-Wege Performance Speaker Kit, welches einzigartige Klangeigenschaften mit vielseitigsten Integrationsmöglichkeiten kombiniert
- Hoher Wirkungsgrad und 3 Ohm Technologie für maximierte Leistungsabgabe des Verstärkers
- Durchdachte Steckverbindungen nach automotivem Standard für einen sicheren, nicht verpolbaren Anschluss – COMPOSE Connect & ProConnect
- Hochtöner
- 20 mm Hochtöner mit Titan-Kalotte für präzise und dynamische Hochtonwiedergabe
- Hocheffizienter Neodym-Magnet für einen optimal linearen Magnetfluss
- Kompaktes Design und verschiedene Montageoptionen für unterschiedlichste Installationsanforderungen
- Gehäuse für versenkten und angewinkelten Einbau im Lieferumfang enthalten
- Kompatibel mit den optional erhältlichen, fahrzeugspezifischen FlexMount20 Adapterringen, welche eine akustisch optimierte und professionelle Integration in der Original-Einbaupositionen des Fahrzeugs ermöglichen
- Tiefmitteltöner
- 130 mm Tiefmitteltöner mit einzigartiger Cenosphere-beschichteter Papiermembran für eine präzise und detailreiche Klangwiedergabe
- Mit Glasperlen verstärkter High-Tech Polymer-Verbundkorb für höchste Steifigkeit und geringste Resonanzen
- Leistungsstarkes Magnetsystem für hohen Wirkungsgrad und optimales Impulsverhalten
- Polyurethan-Kalotte (Dustcap) zur Optimierung des Frequenzgangs im oberen Mitteltonbereich
- Frequenzweiche
- Hochwertige, separate Frequenzweiche mit kompakten Abmessungen für einfachen Verbau
- 6-stufige Hochtonpegelanpassung mit integriertem Hochtonschutz zur optimalen Anpassung an die Einbauposition
- Aufwendig abgestimmt – mit 12 dB Flankensteilheit für den Hochtöner
- Kompatibel mit den optional erhältlichen WireKits für einen fahrzeugspezifischen, rückrüstbaren Anschluss an den Original-Fahrzeugkabelbaum
Technische Daten
| Belastbarkeit RMS / Max. | P | 90 / 135 Watt |
| Frequenzbereich | 80 Hz – 25.000 Hz | |
| Impedanz | Z | 3 Ω |
| Wirkungsgrad | SPL | 91 dB @ 2,83V / 1m 87 dB @ 1W / 1m |
| Außendurchmesser | ø | Hochtöner: 32,0 mm Tiefmitteltöner: 130,0 mm |
| Einbaudurchmesser | ø | Hochtöner: 32,0 mm Tiefmitteltöner: 116,5 mm |
| Einbautiefe | Hochtöner: 9,8 mm Tiefmitteltöner: 55,4 mm |
|
| Abmessungen Frequenzweiche | 103,3 x 50,4 x 25,0 mm | |
| Tiefmitteltöner | ||
| Impedanz | Z | 3 Ω |
| Gleichstromwiderstand | Re | 3,1 Ω |
| Resonanzfrequenz | Fs | 89 Hz |
| Mechanische Güte | Qms | 3,11 |
| Elektrische Güte | Qes | 0,97 |
| Gesamtgüte | Qts | 0,74 |
| Nachgiebigkeit | Cms | 350 μm/N |
| Äquivalentvolumen | Vas | 4,6 L |
| Kraftfaktor | B*l | 4,0 Tm |
| Membranfläche | Sd | 98 cm2 |
| Bewegte Masse | Mms | 9,1 g |
| Mechanischer Widerstand | Rms | 1,65 kg/s |
| Schwingspulendurchmesser | ø | 25 mm |
| Schwingspulenwickelbreite | 10,5 mm | |
| Max. linearer Membranhub | Xmax | +/- 3,2 mm |
| Hochtöner | ||
| Impedanz | Z | 4 Ω |
| Resonanzfrequenz | Fs | 1800 Hz |
| Schwingspulendurchmesser | ø | 20 mm |
| Features | ||
| Hochtöner | Extrem kompakt, Titan-Kalotte, Neodymmagnet und FlexMount20 | |
| Tiefmitteltöner | Papier mit Cenosphere-Beschichtung und ProConnect Anschlussterminal | |
| Frequenzweiche | Hochtöner: 12 dB Hochpass, Hochtonschutz und Pegelanpassung Tiefmitteltöner: 6 dB Tiefpass |
|
Kompatibilität
- FlexMount20

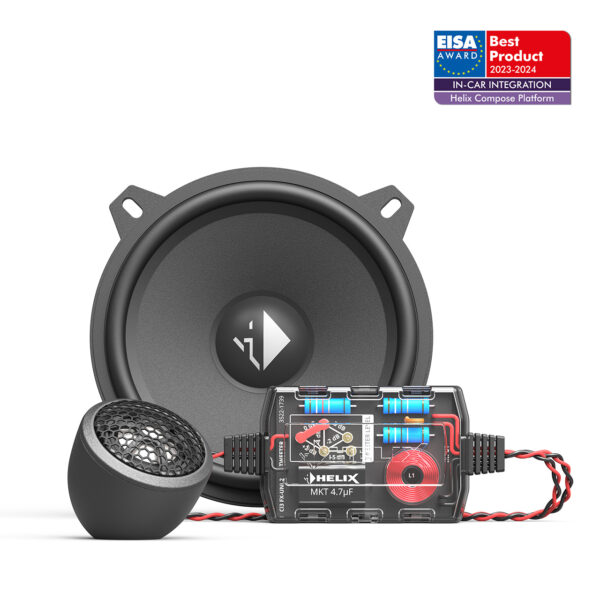

Lieferumfang
2 x Hochtöner Ci3 T20FM-TI
2 x Tiefmitteltöner Ci3 W130-S3
2 x Frequenzweiche Ci3 FX-UNI.2
2 x Tiefpass-Kabelfrequenzweiche Ci3 FX-WLP.2
2 x Hochtöner Befestigungs-Zubehör
2 x COMPOSE Connect Kit
1 x Befestigungsmaterial
